| 功能介绍 |
| |
| DB-16P8R是一块16通道带隔离的开关量输入和8通道继电器输出端子板，用于DIO24,
DIO48, DIO144, PCI-PIO144, PCI-PIO96和PCI-PIO48等与OPTO-22兼容的开关量I/O板或722,
724系列的开关量输入板。 |
| |
| 特点 |
| |
| ◆16个光电隔离开关量输入通道
◆8个继电器输出通道
◆直接连接至DIO24,DIO48,DIO144, PIO-D144 ,PIO-D96 ,
PIO-D48 等与OPTO-22兼容开关量输入板卡或722,724系列的开关量输入板 。
◆干接点或湿接点输入，可跳线选择输入范围：
◆高电平 5~24VDC / 低电平0~1.8VDC
◆输入阻抗：1.2K Ohm/ 1W ，输入缓冲带电压比较起器
◆8个继电器输出通道最大 负载： 30Vdc/220VAC @5A |
| |
| 用途 |
| |
◆带隔离的开关量输入
◆结构 : 16个光电隔离开关量输入通道
◆兼容性 : TTL开关量输入兼容
◆通道数: 16 ,每个通道都有自己的参考地，与其他通道相隔离。
◆最大输入电压:24 VDC 或24 VAC
◆干接点 :
◆闭合 : 输出高电平(TTL)
◆打开 : 输出低电平 (TTL)
◆开关量逻辑电平(湿接点)
| 电平 |
最小 |
最大 |
| 输入低电压 |
0 |
1V |
| 输入高电压 |
2.8VDC |
24VDC |
◆输入阻抗 : 1.2kΩ
◆源电流
5V 输入 : 最小4mA / 通道
24V输入: 最小20mA / 通道
◆响应时间 :20μs
◆继电器输入 :
通道数: 8
线圈电压 : 24VDC
最大负载: 30VDC / 220VAC@ 5A
◆电源 :
+5vDC: 最大300mA (经50-针D型连接器)
+24VDC: 外部输入(经螺栓连接端子排)用于继电器输出
◆尺寸: 220 mm x 132 mm
◆工作温度: 0~60℃
◆储存温度 : -20~70℃
◆湿度: 5%~90%无凝露 |
| |
| 应用 |
| |
| ◆隔离的开关量输入
◆测试自动化 |
| |
| 附件 |
| |
| CA-5020:50-针扁平电缆2.0米 |
| |
|
|
| 订购信息 |
| |
| 产品序号 |
内容 |
|
| DB-16P8R
|
16 通道隔离开关量输入& 8通道继电器输出端子板，1.5米50-针扁平电缆线
|
请来电询价 |
| DB-16P8R/D
|
16 通道隔离开关量输入& 8通道继电器输出端子板，1米D型37电缆线
|
请来电询价 |

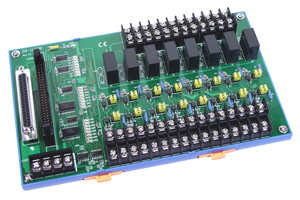

| DB-16P8R/DIN
|
有DIN导轨的DB-16P8R |
请来电询价 |
| DB-16P8R/D/DIN
|
有DIN导轨的DB-16P8R/D |
请来电询价 |
|
| |
| |
 |
|
|
