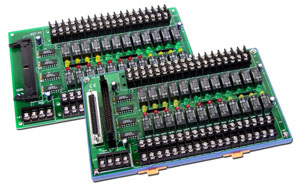

  DB-24R | DB-24RD
www.szpk.cn
   24通道继电器输出板

 功能介绍


  DB-24R有24个C型继电器,通过可编程控制使得机电式继电器可直接通断负载。每路继电器可控制一个0.5A/110V 或1A / 24VDC的负载。通过50针与OPTO-22兼容的连接器或20针扁平电缆线连接器,给 对应通道的功率继电器加上5V电压信号来激活其工作。每个通道一个LED,共有24个高亮度LED,当与之关联的继电器接通时发亮。为避免你的PC过载,本板卡需要一个+12VDC或 +24VDC的外界电源供电。


 特点


◆24路C型继电器 单刀双掷(SPDT)
◆与OPTO-22兼容 的连接器
◆直接连接 DIO24,DIO48,DIO144 等与OPTO-22 兼容的板卡或 722,724系列的开关量输入板
◆通断能力:0.5A/120 VAC
◆通断能力:1A/ 24VDC
◆板上继电器驱动电路
◆LED指示继电器状态
◆使用螺钉端子方便现场安装
◆开关控制
◆能源管理
◆自动测试
◆过程控制


 规格


◆C型继电器
◆类型 : C型
◆额定负载 : 0.5 A /120 VAC , 1A /24 VDC
◆最大通断能力 : 60VA,24W
◆最大通断电压 : 120VAC,60VDC
◆最大通断电流 : 1A
◆平均寿命 : 机械 ( 2 x 10 7 ) ,电气 ( 2 x 105 )
◆动作时间: 操作 ( 10 ms )
◆控制逻辑 : 输入 TTL 高 (+5V) , 继电器接通
◆功耗: 最大+12V @0.3A ,最大+5V @0.18A
◆尺寸 :225mmx132mm
◆工作温度 : 0~60℃
◆储存温度 : -20~70℃
◆湿度 : 5%~90% 无凝露


 选件


CA-3720:37针D型连接头电缆 2.0m


 不带D型插头的 CA-5015     带D型插头的 CA-3710


 订购信息

产品序号
内容
价格
数量
 DB-24R/12
 24通道 OPTO-22 兼容功率继电器板,带1.5M 50针扁平电缆 (12V)
请来电询价
 DB-24R/24
 24通道 OPTO-22 兼容功率继电器板,带1.5M 50针扁平电缆 (24V)
请来电询价
 DB-24RD/12
 24通道功率继电器板,带1M D型37针电缆 (12V)
请来电询价
 DB-24RD/24
 24通道功率继电器板,带1M D型37针电缆 (24V)
请来电询价
 DB-24R/12/DIN
 带DIN导轨的DB-24R/12
请来电询价
 DB-24R/24/DIN
 带DIN导轨的DB-24R/24
请来电询价
 DB-24RD/12/DIN
 带DIN导轨的DB-24RD/12
请来电询价
 DB-24RD/24/DIN
 带DIN导轨的DB-24RD/24
请来电询价
