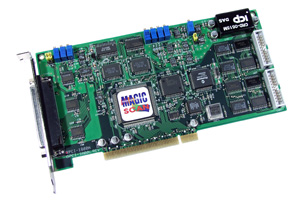

PCI-1800H/L : 12位高性能多功能DAQ卡
PCI-1802H/L :330KS/s 12位高性能模拟和数字 I/O卡 |
| 功能介绍 |
| |
| PCI-1800系列是PCI总线高性能的数据采集卡，它可以在DOS和Windows环境下实现330KHz的连续平滑的数据采集。PCI-1800系列有相同的结构：2个12位的D/A输出通道，16个数字输入通道和16个数字输出通道。PCI-1800H，PCI-1800L提供16个单端或8个差分输入；而PCI-1802H，PCI-1802L提供32个单端或16个差分输入。H是指高增益模式，L是指低增益模式。PCI-1800的扫描功能是十分令人惊叹的，我们称之为“魔术扫描”。在一些著名品牌的数据采集卡能看到可变通道扫描功能。与可变通道扫描相比，魔术扫描有了许多改进功能，满足了高端用户的要求。魔术扫描不仅能以差别巨大的速率扫描不同的输入通道，而且其增益也不同。即使在多通道扫描时，其采样速率也可保持在330K
S/s。 |
| |
| 特点 |
| |
| ◆PCI 总线
◆12位330KHz A/D转换
◆PCI-1800H,PCI-1800L ,16 单端/8个差分输入，2K字的FIFO缓存
◆PCI-1802H,PCI-1802L，32个单端/16个差分输入，8K字FIFO缓存
◆单通道，多通道工作时，采样速率均为330K S/s
◆3种灵活的外触发方式，前触发，后触发，中触发
◆16 个数字输入/16个数字输出通道
◆1800L,1802L：可编程低增益为0. 5, 1, 2, 4, 8.
◆1800H ,1802H：可编程高增益为 0.5, 1,5, 10, 50, 100, 500,
1000.
◆内部/外部触发.
◆2个独立的可编程数摸转换器；每个通道最大数据流量为2 MHz
◆2.7 M 字/秒的高速数据传输
◆PCI-1800H,PCI-1800L 用DB-889D可扩展通道
◆PCI-1802H,PCI-1802L 用DB-889D和DB-1825可扩展通道
◆半长卡 |
| |
| 用途 |
| |
| ◆高速数据采集系统
◆过程监控
◆振动分析
◆数字式测视信号发生器 |
| |
| 环境要求 |
| |
| ◆电源功率： +5V@350mA(max)
◆工作温度： 0-50℃
◆存储温度：-20℃ - 70℃
◆湿度：0~90% 无凝露
◆外形尺寸：200 mm x 105 mm |
| |
| 规格 |
| |
模拟输入
| |
PCI-1802PGH/L |
PCI-1802PGH/L |
| 输入通道 |
32单端/
16差分 |
32单端/
16差分 |
| 分辨率 |
12位 |
12位 |
| 转换速率 |
330K
S/s |
330K
S/s |
| 输入阻抗 |
10,000MΩ
// 6pf |
10,000MΩ
// 6pf |
| 过压保护 |
±
35V |
±35V |
| 精度 |
读数的0.01%;±1位 |
读数的0.01%;±1位 |
| 板载FIFO |
有 |
有 |
PCI-1800L,PCI-1802L 输入范围
| Gain
增益 |
0.5 |
1 |
2 |
4 |
8 |
| 双极性(V) |
±10 |
±
5 |
±2.5 |
±1.25 |
±0.625 |
| 单极性(V) |
|
0~10 |
0~5 |
0~2.5 |
0~1.25 |
增益与数据流量
| 增益 |
0.5
/ 1 |
2 |
4 |
8 |
| 流量 |
330K/s |
330K/s |
330K/s |
330K/s |
PCI-1800H ,1802H输入范围
| 增益 |
0.5 |
1 |
5 |
10 |
50 |
100 |
500 |
1000 |
| 双极性(V) |
±10 |
±5 |
±1 |
±0.5 |
±0.1 |
±.05 |
±.01 |
±.005 |
| 单极性(V) |
|
0~10 |
|
0~1 |
|
0~0.1 |
|
0~0.01 |
增益与数据流量
增益 |
0.5
/ 1 |
5
/ 10 |
50
/100 |
500/1000 |
流量 |
330K/s |
80K/s |
10K/s |
1K/s |
D/A输出
| 通道 |
2 |
| 类型 |
12 位双缓存 |
| 线性度 |
0.06% FS |
| 设置时间 |
0.4mS |
| 输出范围 |
-5V ~ +5V or -10V~+10V |
| 输出驱动 |
+-5mA |
数字 I/O
输入 |
16
通道 TTL电平 |
输出 |
16
通道 TTL电平 |
计时器
| 内置步进计时器 |
16位,8Mhz输出 |
| 外接步进计时器 |
16位,8Mhz输出 |
| 机械式独立计时器 |
16位,8Mhz输出 |
|
| |
| 选件 |
| |
| DB-1825 |
带有可加滤波电路面包板的螺钉端子板,
用于 PCI-1802H, 1802L |
| DB-8225 |
可加滤波电路的螺钉端子板,
用于PCI-1800H,1800L |
| DB-16P |
16通道隔离数字输入板 |
| DB-16R |
16 通道单刀双择(SPDT)继电器板 |
| DN-37 |
螺钉端子板用于D-sub 37芯插头 |
|
| |
| 软件 |
| |
◆Toolkit for DOS
◆Toolkit for Windows 95/98
◆Toolkit for Windows NT
◆Toolkit for Windows 2000/XP
◆Toolkit for LabVIEW 95/98
◆Toolkit for LabVIEW NT
◆Toolkit for LabVIEW 2000/XP
◆Toolkit for OCX 95/98
◆Toolkit for OCX NT
◆Toolkit for OCX 2000/XP
◆Driver for LINUX
◆Driver for DasyLab |
| |
|
|
| 订货信息 |
| |
| 产品序号 |
内容 |
|
| PCI-1800H
|
16通道44KS/s高增益12位模拟和数字
I/O卡 (2K字 FIFO)
|
请来电询价 |
| PCI-1800L
|
16通道330KS/s低增益12位模拟和数字
I/O卡 (2K字 FIFO)
|
请来电询价 |
| PCI-1802H
|
32通道,44KS/s高增益12位模拟和数字
I/O卡 (8K字 FIFO)
|
请来电询价 |
| PCI-1802L |
32通道,330KS/s低增益12位模拟和数字
I/O卡 (8K字 FIFO)
|
请来电询价 |
|
| |
| OEM 方式 |
| |
| 产品序号 |
内容 |
|
| PCI-1800H/S
|
PCI-1800H带 DB-8225端子板,电缆
|
请来电询价 |
| PCI-1800L/S
|
PCI-1800L带 DB-8225端子板,电缆
|
请来电询价 |
| PCI-1800H/NDA |
PCI-1800H 不带 D/A
|
请来电询价 |
| PCI-1800L/NDA
|
PCI-1800L 不带 D/A |
请来电询价 |
| PCI-1802H/S
|
PCI-1802H 带 DB-1825
端子板,电缆
|
请来电询价 |
| PCI-1802L/S
|
PCI-1802L 带 DB-1825
端子板,电缆
|
请来电询价 |
|
| |
| |
 |
|
|
