| 功能介绍 |
| |

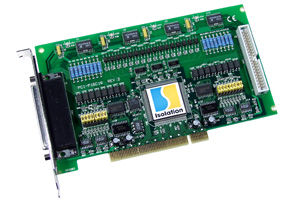

| PCI-P16C16有16路光电隔离输入通道和16个集电极开路输出。PCI-P16C16有两个37针D型连接器。可以方便的插在一个5V
PCI插槽上，并支持真正的“即插即用”。 |
| |
| 特点 |
| |
| ◆16 集电极开路输出
◆16 光电隔离数字量输入
◆直流信号输入带滤波或不带滤波
◆带滤波的交流信号输入 |
| |
| 环境要求 |
| |
| ◆工作温度：0 ~ 50℃
◆存储温度：-20 ~ 70℃
◆湿度：0 ~ 90% 无凝露
◆尺寸：180 X 105 mm |
| |
| 选件 |
| |
| DB-37：直接连接信号到PCI-P16C16
DN-37：DIN导轨37针连接器
|
| |
| 软件 |
| |
Toolkit for DOS
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for Windows 2000
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT
Toolkit for LabVIEW 2000
Driver for LINUX |
| |
| 环境 |
| |
集电极(NPN)开路输出
负载电流：600mA (Max)/ 通道
负载电压：30Vdc
隔离输入
类型： 无极性光电隔离(PC-814)
输入电压：5-24V直流或交流(50- 1KHz)
输入阻抗：1.2 KΩ
响应时间：20μS (无滤波)
22mS ( 有滤波)
隔离：5000V 通道对通道/ 通道对地 |
| |
| 引脚定义 |
| |
 |
| |
