| 功能介绍 |
| |

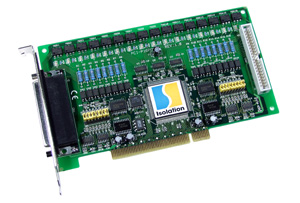

| PCI-P16POR16有16路光电隔离输入通道和16个光电Mos继电器输出。PCI-P16POR16有两个37针D型连接器。可以方便的插在一个5V
PCI插槽上，并支持真正的“即插即用”。 |
| |
| 特点 |
| |
| ◆16 个光电Mos 继电器输出通道
◆16个光电隔离数字量输入通道
◆直流信号输入带滤波或不带滤波
◆带滤波的交流信号输入 |
| |
| 选件 |
| |
| DB-37 ：直接连接信号到D型37针连接器
DN-37 ：DIN导轨37针连接器 |
| |
| 环境要求 |
| |
| ◆工作温度：0 ~ 50℃
◆存储温度：-20 ~ 70℃
◆湿度：0 ~ 90% 无凝露
◆尺寸：180 X 105 mm |
| |
| 规格 |
| |
光电Mos继电器
负载电流：140mA /通道(最大)
负载电压： 250V AC /DC
输入
类型：无极性光电隔离 (PC-814)
输入电压：5-24V直流或交流(50- 1khz)
输入阻抗： 1.2K Ω
响应时间：20μS (无滤波)
22mS (有滤波)
隔离： 500v 通道对通道/ 通道对地 |
| |
| 软件 |
| |
Toolkit for DOS
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for Windows 2000
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT
Toolkit for LabVIEW 2000
Driver for LINUX |
| |
| 针脚定义 |
| |
 |
| |
