| 功能介绍 |
| |

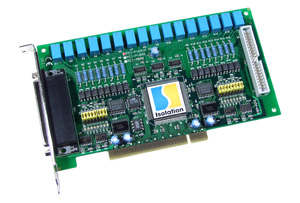

| PCI-P16R16具有16个光电隔离数字量输入通道和16个继电器输出通道。它有2个37针D型连接器。可以被安装在5V
PCI总线插槽，支持真正的“即插即用”。 |
| |
| 特点 |
| |
| ◆PCI-P16R16
16个继电器输出通道
16个光电隔离数字量输入通道
直流信号输入带滤波或不带滤波
带滤波的交流信号输入
◆PCI-P8R8
8 个继电器输出通道
8 个光电隔离数字量输入通道
直流信号输入带滤波或不带滤波
带滤波的交流信号输入 |
| |
| 环境要求 |
| |
| ◆工作温度：0 ~ 50℃
◆存储温度：-20 ~ 70℃
◆湿度：0 ~ 90% 无凝露
◆尺寸：180 X 105 mm |
| |
| 选件 |
| |
| DB-37：直接连接信号到D型37针连接器
DN-37：带DIN导轨安装的37针连接器 |
| |
| 规格 |
| |
继电器输出
触点容量：0.5A/120V AC,DC/1A 30V DC
触点排列：输出通道0 -3为C型
输出通道 4-7为A型
操作时间:5 mS
释放时间：10 mS
使用寿命 > 100,000 次(在30V ,1A)
隔离输入
类型： 无极性光电隔离 (PC-814)
输入电压：5-24V直流或交流(50- 1khz)
输入阻抗：1.2 KΩ
响应时间：20μS ( (无滤波)
22mS ( 有滤波)
隔离：500v 通道对通道/ 通道对地 |
| |
| 软件 |
| |
Toolkit for DOS
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for Windows 2000/XP
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT
Toolkit for LabVIEW 2000/XP
Toolkit for OCX 95/98
Toolkit for OCX NT
Toolkit for OCX 2000/XP
Driver for LINUX
Driver for DasyLab |
| |
