  PISO-Encoder300 www.szpk.cn
   PCI 总线3轴编码输入板

 功能介绍


  PISO-ENCODER300是3轴编码计数器,每轴有一个最大计数频率为1MHz的真32位计数器。有三种计数模式可选:1.象限方式(QUADRANT);2.顺时针/逆时针方式(CW_CCW);3.脉冲_方向方式(PULSE_DIR)。PISO-ENCODER300有三种计数器复位模式:1.寄存器复位2.定位复位3.硬件复位。 定位复位模式下可用一个C+/C-通道来复位每个循环。硬件复位可 通过一个外接脚(HR1~HR6)复位。HR1~HR6也可以作为数字量输入。PISO-ENCODER300还有8通道数字量输出。这些数字量I/O用隔离电压为2500Vrms的光电耦合器隔离。本板卡提供DOS,windows95, windowsNT驱动。


 特点


◆PCI总线接口
◆3轴编码计数器
◆真32位计数器
◆最大计数频率:1MHz
◆第三方命令(Third-order)的内部数字滤波器
◆计数模式: 象限(Quadrant), 顺时针/逆时针(CW_CCW), 脉冲_方向模式(PULSE_DIR)
◆A+, A-, B+, B-, C+, C- 输入
◆可编程计数器功能
◆索引 (C通道) 复位计数器功能
◆硬件复位(HR1~HR6),复位计数器功能
◆SCSI-II 68针连接器


 规格


◆轴数: 3
◆PCI 总线
◆分辨率:32 位
◆最大脉冲频率:1MHz.
◆7 通道数字输出
◆2500V 光电隔离
◆连接器: SCSI-II 68芯母头连接器
◆电源: +5V@ 500mA typical.
◆工作温度:0°~60°C
◆存储温度: -20°~70°C
◆湿度: 95% 无凝露
◆重量: 310g
◆尺寸:157mm x 106mm


 附件


DN-68: 端子板
CA-SCSI15 : SCSI II 68针和 68针母接头电缆


 指标


Toolkit for DOS
Toolkit for Windows 95/98
Toolkit for Windows NT
Toolkit for Windows 2000/XP
Toolkit for LabVIEW 95/98
Toolkit for LabVIEW NT
Toolkit for LabVIEW 2000/XP
Driver for LINUX

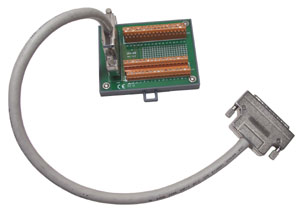

     DN-68 与 CA-SCSI15 电缆


 订购信息

产品序号
内容
价格
数量
 PISO-Encoder300
 PCI 总线3轴编码输入板
请来电询价
 包含:
 CA-SC68 (68-pin & 68- pin Female-Female Cable)
请来电询价
