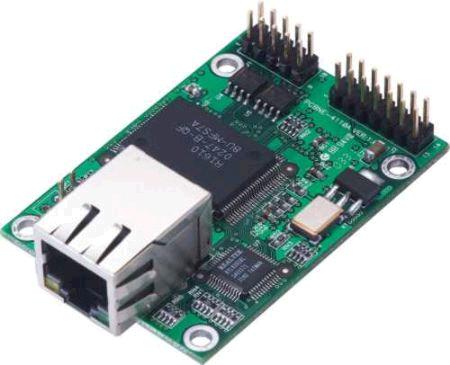

NE-4110A │ 10/100 Mbps 嵌入式设备联网模块 (RS-422/485) |
www.szpk.cn |
| |
|
◆ 完整的联网解决方案让您的串口设备立即联网
◆ 体积小巧 |
|
| |
| 概述 |
| |
NE-4110A配备有多种以太网通讯协议（TCP Server, TCP Client, UDP），让您的串口设备能立即联网。NE-4110A的体积精巧，仅57 x 40 mm的大小连信用卡的一半都不到。这样精巧的体积让您可以轻松地将NE-4110A与您的串口设备联网，使您的串口设备以10/100M的速率联网。
内建TCP/IP通讯协议
NE-4110A内建的TCP/IP通讯协议让研发工程师可以轻松地将串口设备联网，再也不需要花大量的时间与精神编写TCP/IP通讯协议。自适用的10/100M介面让您可以享受高速传输的优点。除此之外，NE-4110A的4个GPIO引脚让您有更多、更为弹性的空间根据客户的需求开发产品功能。NE-4110A的标准5V设计更适用于现在的设备，让研发工程师得以花费更少的时间与精力在电路的设计上。
友好的设计选项
通过友好的Windows utility，Web browser，telnet console，或serial console即可完成设定。除此之外，Windows-based的NECI (Network Enabler Configuration Interface) Library更可以协助您开发自己的Windows utilities。
缩短产品推出的时间
NE-4110A可立即使用的设计让您可以轻松地将现有的串口设备联网，不需要修改电路，缩短了新产品推出的时间。
可编程的优点符合您客制化的需求
Moxa另提供一款可编程版本，以满足您客制化的应用，如通讯协议转换，前端资料处理等等。NE-4110A的Software Development Kit (SDK)包括Turbo C compiler和超过100个应用程式设计界面(API)供socket command和串口控制之用。另提供范例程序供您参考，减少您研发软件的时间。
NE-4110-ST Starter Kit
NE-4110-ST starter kit囊括了您研发应用程序所需的所有元件，包括测试板，SDK，技术文件，电缆线，和其他配件。
应用
工业自动化(PLC, 测试设备)
医疗/保健自动化系统(ECG, 超声波检测器, 验血设备)
楼宇自动控制系统(HVAC, 火灾警报器)
门禁/保按控制系统(读卡机，生物认证设备)
资讯家电(UPS监测模组)
|
| |
| 特点 |
| |
◆ RS-422/485界面转10/100M自适应以太网介面的嵌入式设备联网模块
◆ 体积小巧(57 x 40 mm)
◆
可立即使用的TCP/IP协议让联网更为快速
◆
TCP Server, TCP Client, UDP, Real COM driver操作模式
◆
可利用Web browser, serial console,TelnetConsole 或Windows utility 轻松设定
◆
低耗电量的设计(1.5W)
◆
4个GPIO |
| |
| 规格 |
| |
| LAN |
| 以太网 |
10/100 Mbps自适应 |
| 保护 |
内建1.5 KV电磁隔离转换器 |
| 引脚 |
ETx+, ETx-, RTx+, RTx- |
|
| 串口介面 |
| 介面 |
RS-422/485 x 1, TTL x 1 |
| 讯号 |
RS-422: Tx+, Tx-, Rx+, Rx-, GND
4-wire RS-485: Tx+, Tx-, Rx+, Rx-
2-wire RS-485: Data+, Data-, GND |
|
| 串口通讯参数 |
| 校验 |
None, Even, Odd, Space, Mark |
| 数据库 |
5, 6, 7, 8 |
| 停止位 |
1, 2 |
| 流量控制 |
RTS/CTS, XON/XOFF |
| 速率 |
110 bps 至 230.4 Kbps |
|
| GPIO |
|
| 软件 |
| 协议 |
ICMP, ARP, IP, TCP, UDP, DHCP, Telnet, HTTP, SNMP, SMTP |
| 操作模式 |
TCP Server, TCP Client, UDP, Real COM |
| 操作系统 |
Windows 95/98/ME/NT/2000/XP |
| 管理 |
Web 浏览器, 串口 console, Telnet console, 或者 Windows 操作系统下的管理工具 |
| 设定介面 |
NECI library可供您自行开发自己的工具 |
|
| 电源需求 |
| 电源输入 |
5 VDC, ±5% |
| 电源输出 |
290 mA @ 5 VDC (最大) |
|
| 环境 |
| 操作温度 |
0 至 55°C (32 至 131°F)
-40 至 75°C (-40 至 167°F) ( -T 宽温机型) |
| 储存温度 |
-20 至 85°C (-4 至 185°F), 5 至 95% RH |
|
| 安规认证 |
| EMC |
FCC Class A, CE Class A |
|
| 品质保证 |
|
|
| |
| 订购信息 |
| 产品序号 |
内容 |
|
|
NE-4110A |
10/100 Mbps Ethernet Network Enabler for RS-422/485 Devices,
with RJ45 Ethernet connector
|
请来电询价 |
|
NE-4110A-CMD |
Serial Command Mode Version of NE-4110A, 100 Mbps Ethernet Network
Enabler for RS-422/485 Devices, with RJ45 Ethernet connector
|
请来电询价 |
|
NE-4110-ST |
Starter Kit for NE-4110A包含:
NE-4110A及测试板
软件CD: NE-4110A utility和使用手册
快速安装指南 (印刷本)
配件(电源适配器, 以太网交叉线, 串口延长线)
MOXA 5年保证书 |
请来电询价 |
|
| |
 |
|
|
